БТ-ПМ: Как рождался премиальный выдвижной монитор для переговорных

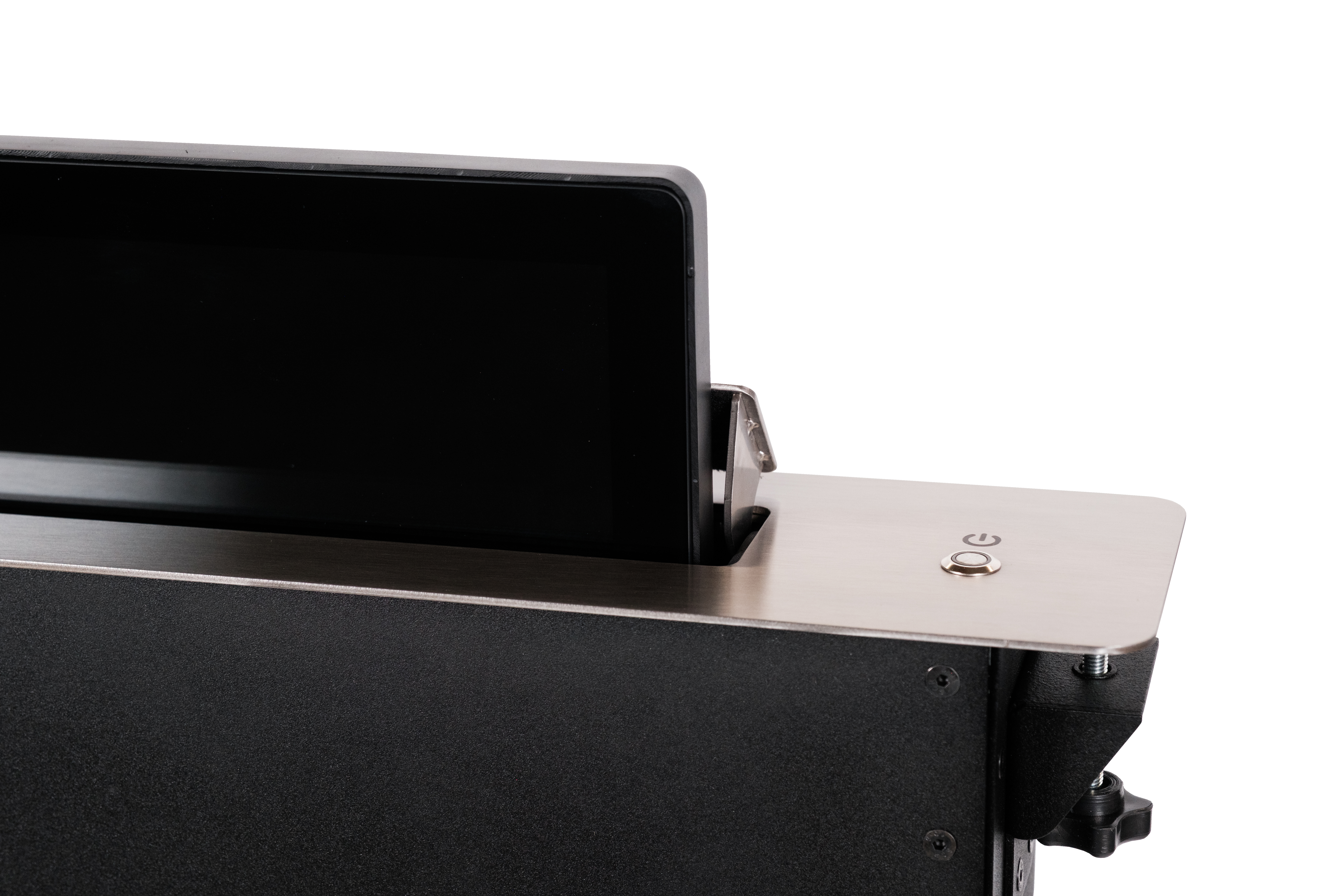

В мире корпоративных коммуникаций детали решают всё. Переговорные комнаты и конференц-залы — это не просто место для встреч, это пространство, где принимаются важные решения. И каждый элемент интерьера должен работать на этот процесс, а не отвлекать от него. Именно поэтому компания "Билтех" спроектировала БТ-ПМ — моторизованный встраиваемый монитор, который в пассивном состоянии полностью скрыт в столешнице, освобождая пространство и сохраняя архитектуру интерьера, а при необходимости бесшумно выдвигается, обеспечивая качественное изображение.

История создания: от эскиза до "конфетки"

Путь создания БТ-ПМ — это история о том, как техническая сложность и внимание к деталям превращают простое инженерное изделие в премиальный элемент визуализации.

Проект выдвижного монитора попал в "Билтех" почти случайно. К нам обратилась крупная компания с фотографией и описанием импортного оборудования и запросом разработать подобное, т.к. одно из условий было именно российское производство. Продукт позиционировался как монитор премиум-сегмента для переговорных комнат и конференц-залов с упором на функциональность, качественную матрицу и тишину работы.

Интересно, что проект изначально был предложен как эскизный — это позволяло прорабатывать его совместно с заказчиком "в отрыве" от уже освоенных конструкторских приемов и технологий. Единственными ограничениями были заданные габариты устройства и размеры проема для установки.

Новые вызовы и нестандартные решения

Готового решения на рынке не было, поэтому инженеры "Билтех", опираясь на опыт создания промышленного компьютерного оборудования и мировой бэнчмаркинг, предложили использовать сразу несколько нестандартных решений:

• Корпус монитора — литье пластика в силиконовые формы
• Несущая рама — конструкционный алюминиевый профиль для высокой жесткости и отличной геометрии
• Внешний вид — проекционно-емкостной сенсор вместо закаленного стекла
• Подъемный механизм — разработан с нуля

На стадии эскиза была подобрана матрица, самая подходящая по параметрам: тонкая, с маленькими рамками, высокой яркостью и контрастностью, построенная по IPS технологии. Вокруг нее и начал создаваться корпус будущего монитора. Здесь была воплощена идея нашего технического директора Олега Миль – использовать конструкционный профиль, т.к. он имеет высокую жесткость, отличную геометрию и хорошую собираемость. Для придания достойного внешнего вида было предложено обернуть раму листовым металлом.

Эволюция проекта: механика и электроника

Конструкция подъемного механизма прошла через несколько итераций. Рассматривались варианты с шарико-винтовой парой, червячным механизмом и ременным приводом в комбинациях с коллекторными, асинхронными и шаговыми двигателями. В итоге была выбрана концепция с шаговыми двигателями и ременной передачей.

Особого внимания заслуживает история развития проекта. После того как работа над эскизом была закончена, к делу приступил инженер Тимур Мажитов. Под его руководством проект начал приобретать технологические черты:

• Подобраны комплектующие для подъёмного механизма (рельсы, направляющие, каретки)
• Рассчитаны и подобраны шаговые двигатели
• Реализован механизм наклона монитора без дополнительных электроприводов — за счет кинематической схемы
• Разработана нестандартная система крепления сенсора на неодимовых магнитах
• Рассчитан и подобран газлифт для фиксации монитора в выдвинутом положении

Параллельно с разработкой механики появлялась и электронная начинка – для вывода изображения была использована готовая видеоплата. А вот для платы управления привлекли профильного подрядчика.

Путь к совершенству: проблемы и решения

Столь новый и интересный для компании проект не обошелся без трудностей. И именно в их преодолении в полной мере проявился инженерный подход "Билтех":

1. Геометрия корпуса. Первые отливки не соответствовали нужной геометрии — были перекосы и изгибы. Сенсорное стекло не помещалось в отведенное для него место. Инженеры оперативно разработали мерную пластину, с помощью которой подрядчик мог проверять качество отливки перед отправкой.
2. Шум шаговых двигателей. При движении они издавали шум и дребезг. Проблему решили с двух сторон: инженер лично проверил и впоследствии контролировал процесс сборки подвижной части, заменив некоторые элементы конструкции, а также был подобран другой контроллер шаговиков для плавного и бесшумного движения.
3. Пружины закрытия. Некоторые элементы конструкции не поддавались предварительному просчету. Например, пружины, отвечающие за закрытие крышки, пришлось сначала просчитать, а потом подбирать из расчетного диапазона.
4. Газлифты. В процессе сборки выяснилось, что один газлифт приводит к небольшому перекосу каретки, создавая лишние звуки и повышенный износ. Инженером была проработана и воплощена конструкция на двух газлифтах.

Даже такая мелочь, как возможное касание корпуса монитора, была учтена и нивелирована.

Анатомия премиального качества: почему выбраны именно эти характеристики

Когда мы говорим о премиум-сегменте, за каждым техническим параметром стоит инженерная логика и понимание того, как и где устройство будет эксплуатироваться. БТ-ПМ — это не "коробка с экраном", а слаженная система, где каждый компонент влияет на другой. Расскажем, как это работает.

1. Матрица как фундамент имиджа Первое, что оценивает участник совещания — это картинка. Мы намеренно отказались от распространённых бюджетных матриц с яркостью 250–300 кд/м² в пользу 500 кд/м².

   • Зачем это нужно: В переговорных часто сложно контролировать внешнюю засветку, а блики от потолочных светильников — вечная проблема. Запас по яркости и контрастности 1000:1 гарантирует, что даже при ярком верхнем свете графики и шрифты останутся читаемыми, а цвета — насыщенными.

2. Кинематика тишины Пользователь видит только плавно выезжающий экран. Но за этим "бесшумным волшебством" стоит сложный тандем механики и электроники.

   • Скорость 75 мм/с выбрана не случайно: это оптимальный баланс между оперативностью (экран не "задумывается") и эстетикой (нет резких, дерганых движений).
   • Переход на два газлифта — результат нашего "боевого крещения" на прототипе. Одиночный упор создавал микро-перекос, который мы слышали, как лишний звук. Установка двух синхронизированных газлифтов решила проблему износа направляющих и полностью убрала вибрацию.
   • Бесшумный ШД-контроллер: Мы специально заменили стандартный контроллер на тот, что обеспечивает микро-шаговый режим. Это превратило "дребезг" шаговика в едва уловимый шелест.

3. Электроника против случайностей БТ-ПМ спроектирован так, чтобы его нельзя было сломать случайно.

   • Индуктивные датчики отвечают за точное позиционирование — монитор не "бьётся" о край стола в конце пути.
   • Система отслеживания препятствий: если во время выдвижения на пути монитора окажется папка или рука, плата мгновенно обработает аварийную ситуацию и остановит механизм.

4. Полный набор интерфейсов Переговорная редко работает с одним источником сигнала. Мы оснастили монитор полным комплектом: DVI, HDMI и DisplayPort. Это позволяет подключать и ноутбуки сотрудников, и стационарные ПК, и системы видеоконференцсвязи без переходников.

Индивидуальный подход: БТ-ПМ как основа для нестандартных задач

Каждый конференц-зал уникален. Разная глубина столешниц, разные сценарии использования, разные требования к дизайну. Именно поэтому БТ-ПМ с самого начала проектировался не как жесткий "конвейерный" продукт, а как гибкая инженерная платформа, готовая к адаптации под самые невероятные запросы заказчика.

Мы не просто "собираем монитор по чертежу" — мы пересобираем кинематику, пересчитываем нагрузки и меняем материалы, если того требует задача. И вот как это выглядит на практике.

1. Геометрия и посадочные места

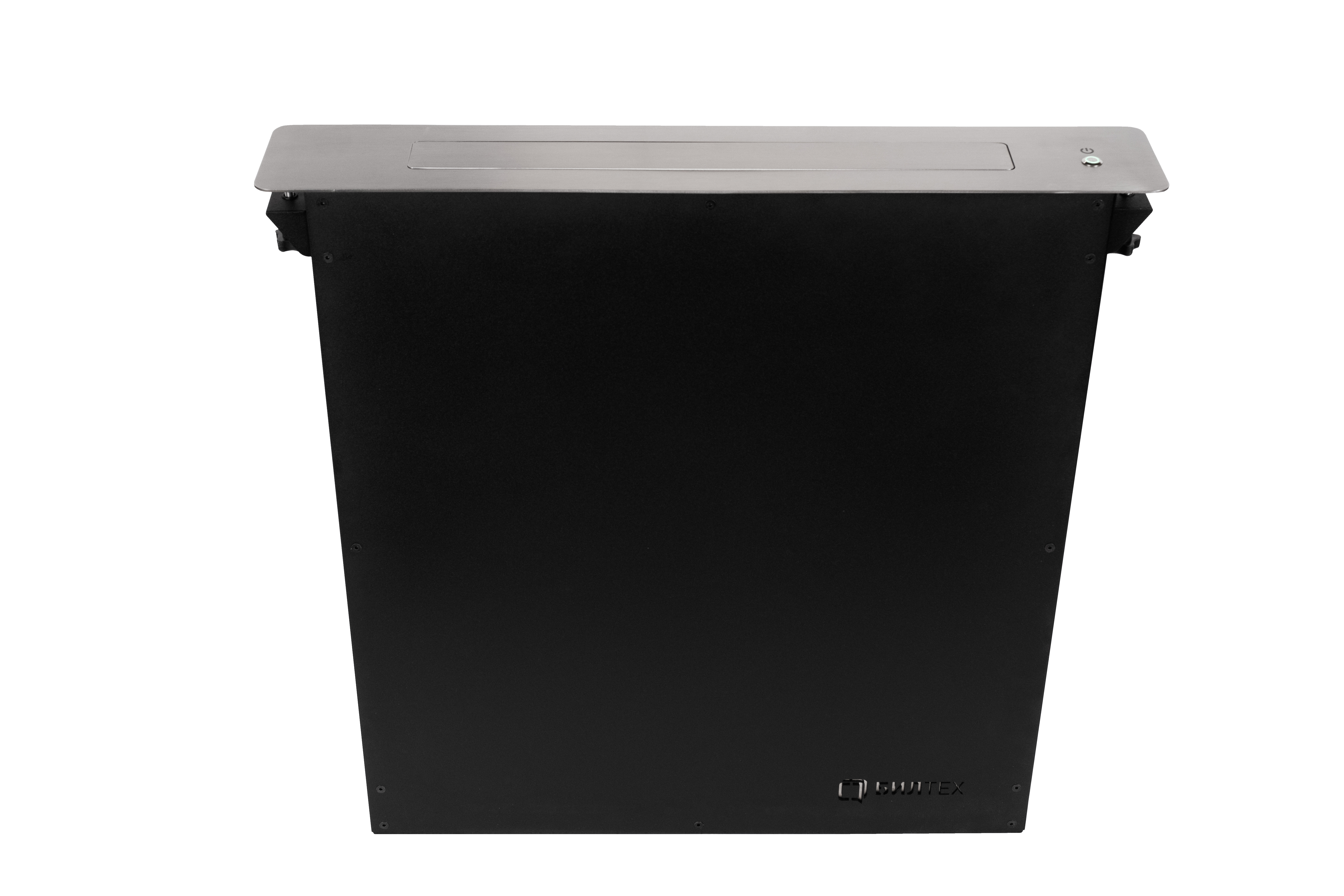

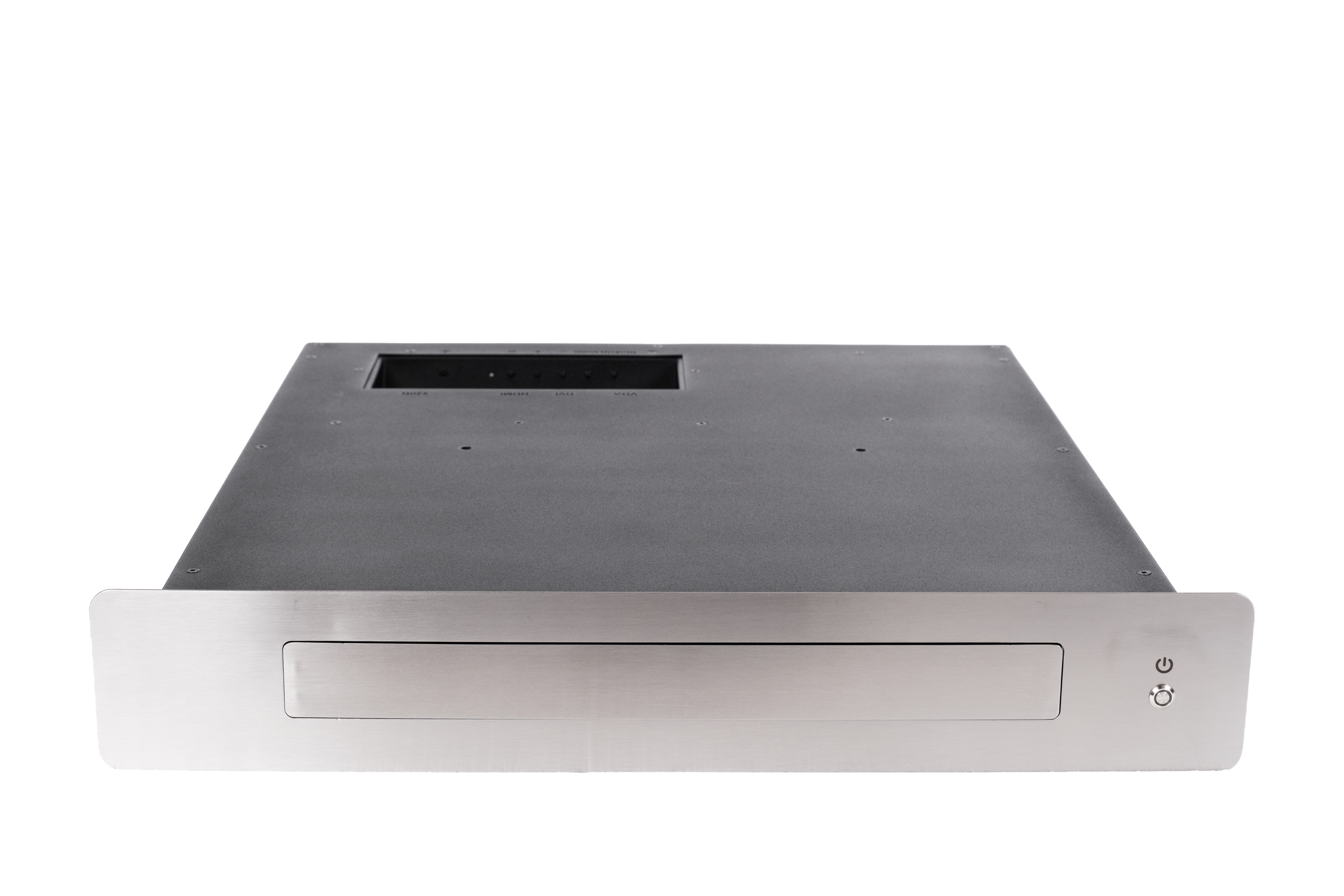

   Стандартный БТ-ПМ имеет установочный проём 85×535 мм и габариты 600×585×100 мм. Но что делать, если стол спроектирован дизайнером с нестандартной толщиной столешницы или ограничением по глубине ниши?

   Мы готовы пересчитать и изменить:

   • Глубину корпуса — адаптируем механизм под ограниченное подстольное пространство.
   • Размеры проёма — монитор может быть уже или шире, в зависимости от того, какой размер матрицы требуется заказчику (мы не привязаны жёстко к 15.6", возможны варианты).

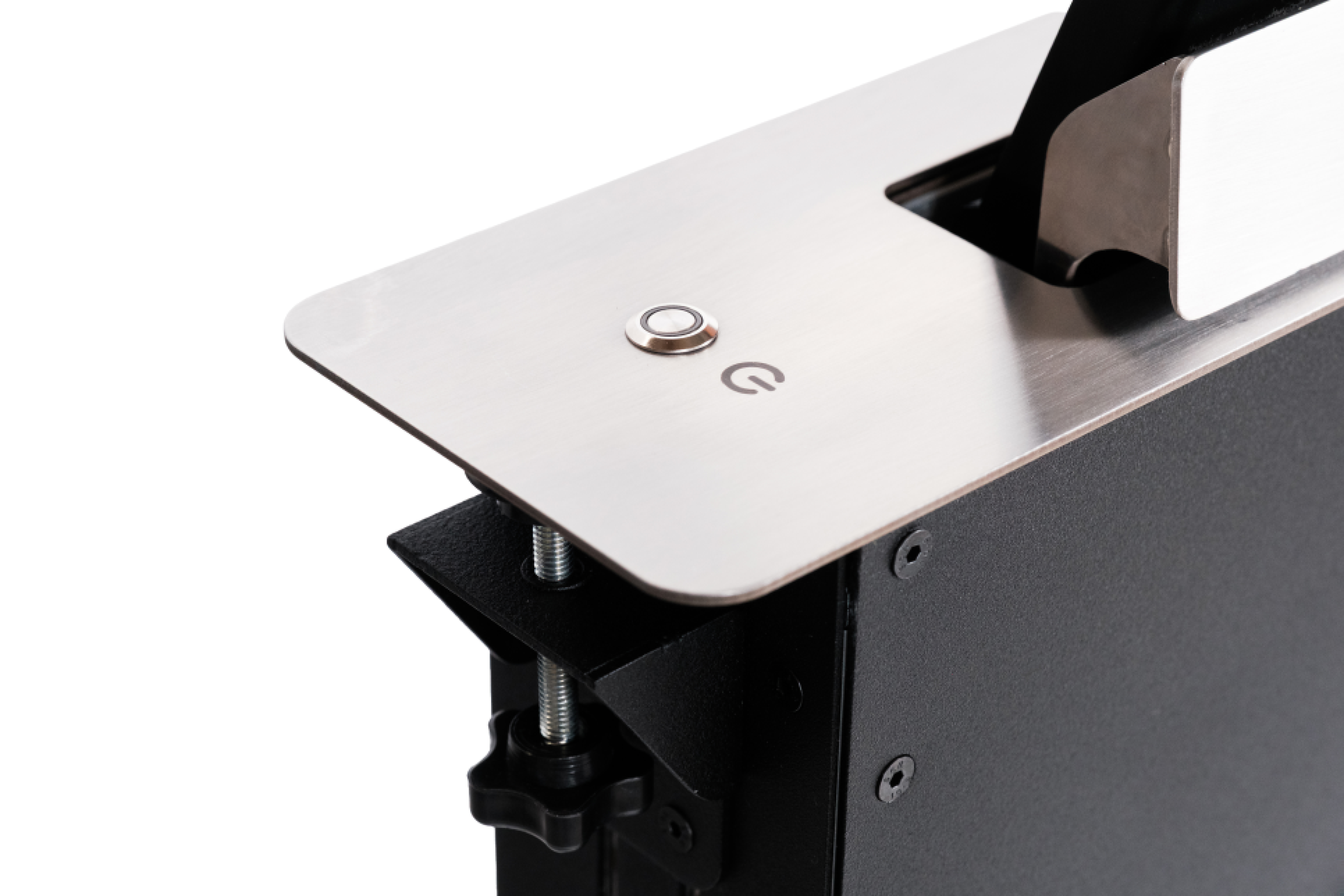

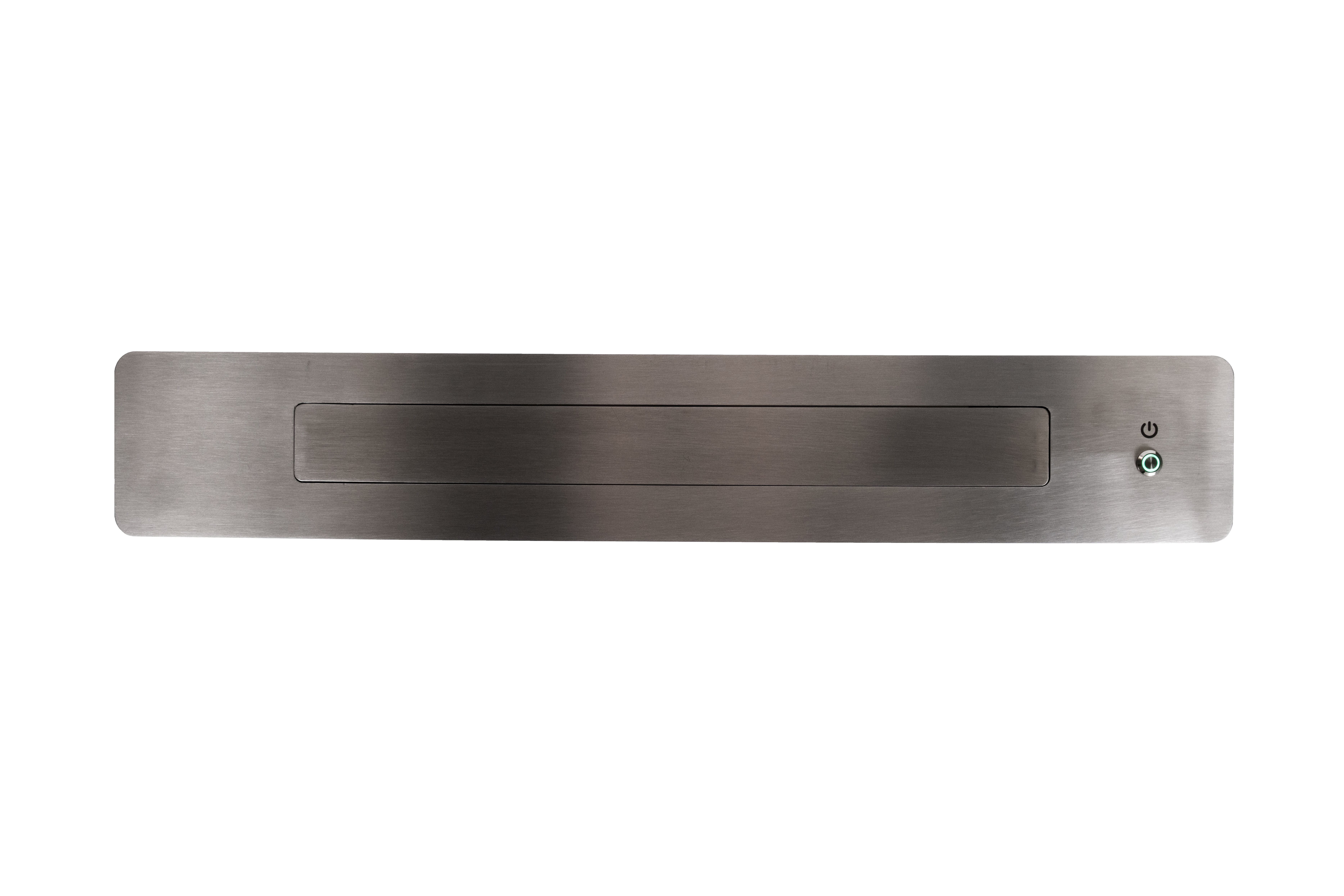

   • Форму и тип крышки — скрывающей панели, которые могут быть утопленными в столешницу, накладными или даже открываться в сторону, а не только вверх.

2. Визуальная интеграция в интерьер

   "Дорогой внешний вид" — субъективное понятие. Для одного заказчика это хромированный металл, для другого — матовый чёрный под "карбон", для третьего — полное совпадение с венге столешницы.

   Мы предлагаем:

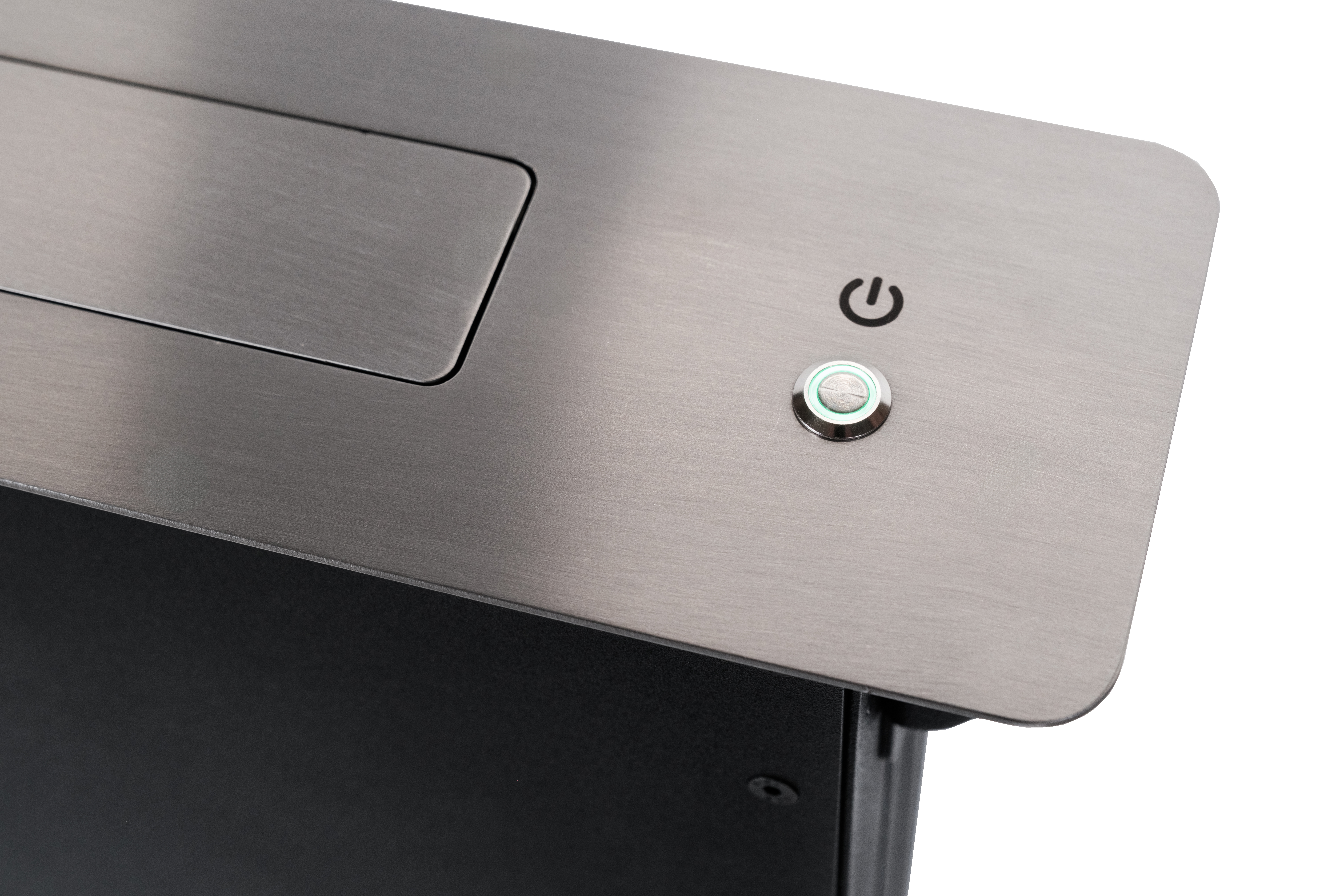

   • Окраску декоративной панели и видимой крышки по любой палитре RAL — устройство перестаёт быть "техникой" и становится частью мебели.
   • Замену материалов отделки — анодированный алюминий, нержавеющая сталь с различными типами обработки поверхности, текстурированный пластик.

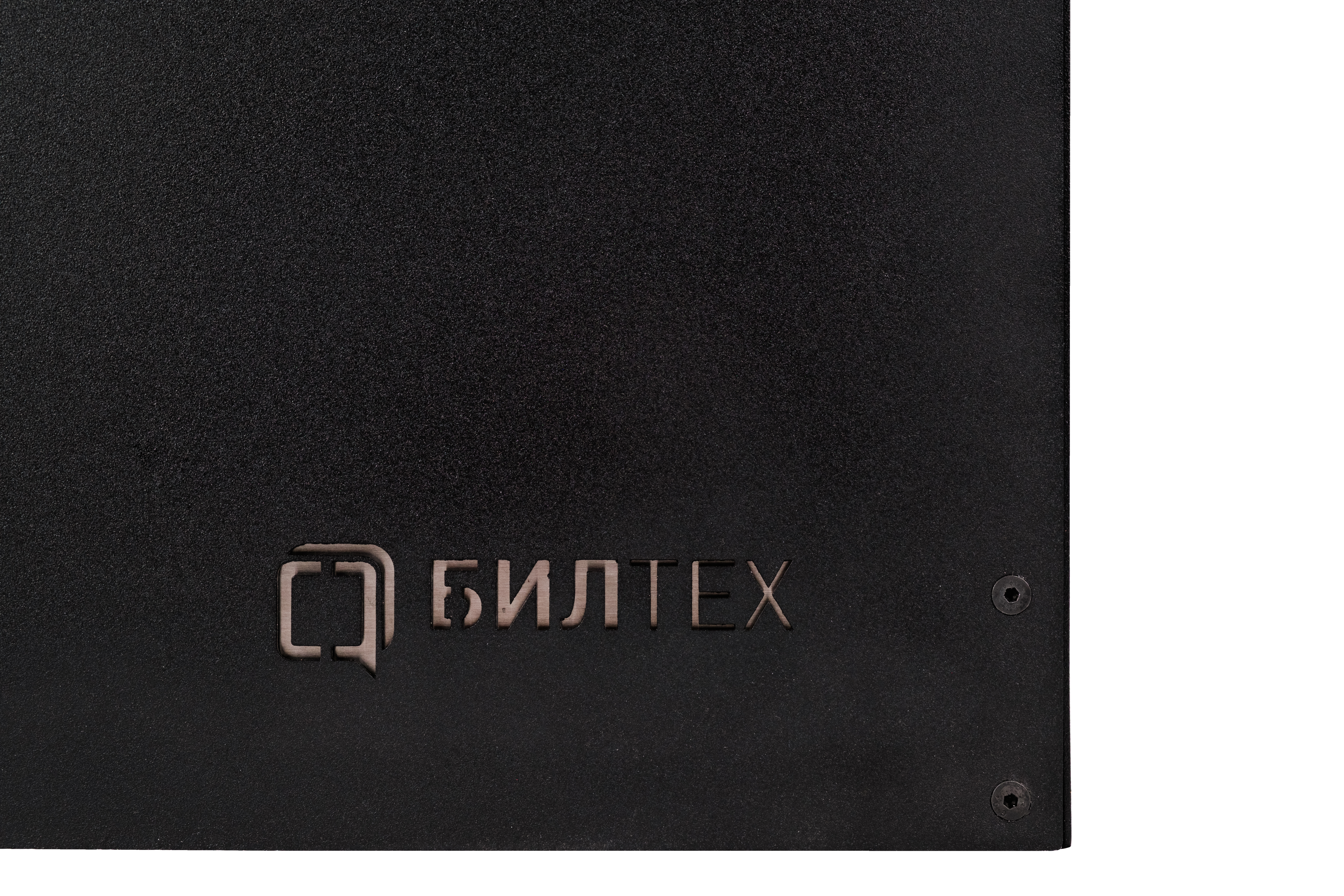

   • Брендирование — при необходимости мы можем нанести логотип компании на видимую часть корпуса или крышку.

3. Расширение функциональности под сценарий

   Базовый БТ-ПМ — это монитор. Но мы можем превратить его в полноценный рабочий терминал.

   Сенсорный экран с проекционно-ёмкостной технологией — для активного взаимодействия с контентом прямо на совещании.

   Встроенный компьютер прямо в корпусе — устройство становится полностью автономной рабочей станцией, для работы которой нужен только кабель питания.

4. Доработка механики под особые нагрузки

   Если стандартный газлифт рассчитан на определённый вес монитора, то при увеличении массы (например, при установке более тяжёлого сенсорного стекла или усиленного корпуса) мы пересчитаем всю кинематику:

   • Меняем газлифты на более мощные или меняем их схему расположения.
   • Корректируем ременную передачу и шаговые двигатели под новые нагрузки.
   • Перепрограммируем плату управления под новые значения скорости и ускорения, чтобы движение оставалось плавным, даже если монитор стал тяжелее.

В итоге, БТ-ПМ в наших руках — это не готовое изделие с фиксированными параметрами, а конструктор, в который можно "докрутить" практически любое требование. От смены цвета до полной перекомпоновки механизма под нестандартные габариты.

В "Билтех" мы убеждены: настоящий премиум — это не только безупречная работа устройства в штатном режиме, но и его способность безупречно работать там, где стандартные решения бессильны. Мы не говорим "нет" нестандартным задачам — мы пересчитываем, проектируем и изготавливаем новый вариант БТ-ПМ, который идеально впишется именно в ваш проект.

Для кого это решение

БТ-ПМ предназначен для оснащения переговорных комнат, конференц-залов, залов заседаний советов директоров и ситуационных центров, где требуется сочетание безупречной функциональности, премиального качества исполнения и эстетики "чистого стола".

Устройство одинаково эффективно работает как в составе сложных мультимедийных систем с централизованным управлением, так и в качестве автономного решения для демонстрации контента и презентаций.

Компания "Билтех" — российский производитель с более чем 15-летним опытом. На сегодняшний день более 35 000 единиц оборудования компании функционируют на территории РФ, а более 12 500 предприятий используют продукцию "Билтех" в России и странах СНГ.
